01
Merdane seçenekleri
Düz ve yivli yüzeylerle ürün boyutuna uyum.
GÜRSAN
KIRMA TEKNOLOJİLERİ
KIRMA TEKNOLOJİLERİ
Silindir Kırıcı.
Homojen ürün. Düşük toz oranı.
Gürsan silindir kırıcılar, ayarlanabilir merdane aralığı ve aşınmaya dayanıklı dökme çelik yüzeyleriyle ince ve homojen malzeme üretimi için geliştirilmiştir.
3 model
SK23 / SK24 / SK25
30–110 kW
TAHRİK GÜCÜ
Teknik özellikler modele ve uygulamaya göre değişir. Seçim için teknik tabloları inceleyin.
Ürüne yakından bakın
Homojen ürün. Düşük toz oranı.
İnce ürün için iki düz merdane, orta irilik için düz ve yivli merdane, kaba ürün için iki yivli merdane seçenekleri kullanılır. Silindir aralığı besleme boyutu ve kapasiteyle birlikte değerlendirilir.
Hidropnömatik koruma sistemi metal kaçaklarına karşı koruma ve aralık ayarı sağlar. SAE4140 miller, ağır hizmet yatakları ve labirent keçeler dayanıklı çalışma için tasarlanmıştır.
02
Aralık ayarı
Malzeme iriliği ve kapasiteye göre ayarlanabilir mesafe.
03
Metal koruması
Hidropnömatik koruma sistemi.

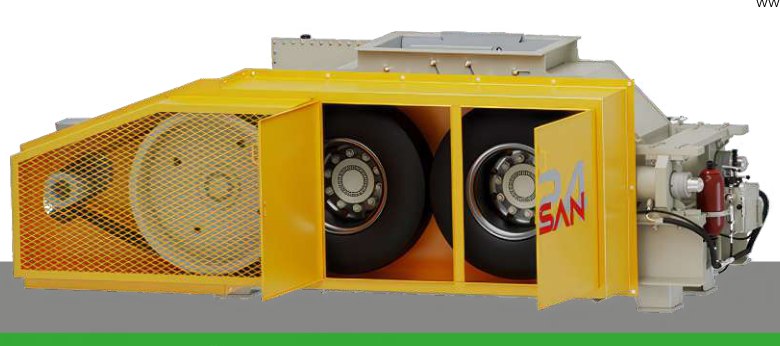

Makine bölümleri
Tasarımın içine bakın.
Ürünün yapısını ve katalogda belirtilen temel bileşenlerini inceleyin.
01
Düz / yivli merdaneler
02
SAE4140 merdane milleri
03
Ağır hizmet yatakları
04
Hidropnömatik koruma
05
Şişme lastik güç aktarımı
06
Labirent keçeler
Teknik bilgiler
Teknik özellikler.
Katalog değerlerini karşılaştırın; uygulamanıza uygun seçimi teknik ekiple değerlendirin.
Model özellikleri
Ayar / kapasite
Model özellikleri
| Model | Merdane ölçüsü (mm) | Motor (kW) | Merdane (dev/dk) | Ağırlık (kg) | Teknik bilgi |
|---|---|---|---|---|---|
| SK23 | Ø610 × 405 | 30 | 85 | 4500 | Bilgi alın ↗ |
| SK24 | Ø1016 × 558 | 75 | 60 | 10000 | Bilgi alın ↗ |
| SK25 | Ø1016 × 900 | 110 | 70 | 12000 | Bilgi alın ↗ |
Ağırlıklar motor hariçtir. Tahrik motor devri 1500 dev/dk.
Ayar / kapasite
| Model | Ayar (mm) | Maks. besleme (mm) | Merdane | Kapasite (t/sa) | Teknik bilgi |
|---|---|---|---|---|---|
| SK23 | 6.5 | 13 | D | 16–20 | Bilgi alın ↗ |
| SK23 | 9.5 | 19 | D | 24–28 | Bilgi alın ↗ |
| SK23 | 13 | 25 | D | 31–35 | Bilgi alın ↗ |
| SK23 | 19 | 38 | D-Y | 47–55 | Bilgi alın ↗ |
| SK23 | 25 | 50 | D-Y | 63–70 | Bilgi alın ↗ |
| SK23 | 32 | 60 | D | 79–85 | Bilgi alın ↗ |
| SK23 | 38 | 70 | D | 94–100 | Bilgi alın ↗ |
| SK24 | 6.5 | 16 | D | 34–42 | Bilgi alın ↗ |
| SK24 | 9.5 | 25 | D | 52–60 | Bilgi alın ↗ |
| SK24 | 13 | 32 | D | 69–75 | Bilgi alın ↗ |
| SK24 | 19 | 48 | D | 103–115 | Bilgi alın ↗ |
| SK24 | 25 | 64 | D-Y | 145 | Bilgi alın ↗ |
| SK24 | 32 | 73 | D-Y | 175 | Bilgi alın ↗ |
| SK24 | 38 | 80 | D-Y | 215 | Bilgi alın ↗ |
| SK24 | 50 | 95 | D | 285 | Bilgi alın ↗ |
| SK24 | 65 | 111 | D | 350 | Bilgi alın ↗ |
| SK24 | 75 | 127 | D | 420 | Bilgi alın ↗ |
| SK25 | 6.5 | 16 | D | 54–67 | Bilgi alın ↗ |
| SK25 | 9.5 | 25 | D | 83–96 | Bilgi alın ↗ |
| SK25 | 13 | 32 | D | 110–120 | Bilgi alın ↗ |
| SK25 | 19 | 48 | D | 164–184 | Bilgi alın ↗ |
| SK25 | 25 | 64 | D | 232 | Bilgi alın ↗ |
| SK25 | 32 | 73 | D | 280 | Bilgi alın ↗ |
| SK25 | 38 | 80 | D | 344 | Bilgi alın ↗ |
| SK25 | 50 | 95 | D | 455 | Bilgi alın ↗ |
| SK25 | 65 | 111 | D | 560 | Bilgi alın ↗ |
| SK25 | 75 | 127 | D | 670 | Bilgi alın ↗ |
D: düz merdane; Y: yivli merdane.
Gürsan ürün kataloğu · PDF s.28–30
Diğer sütunlar için tabloyu yatay kaydırabilirsiniz →

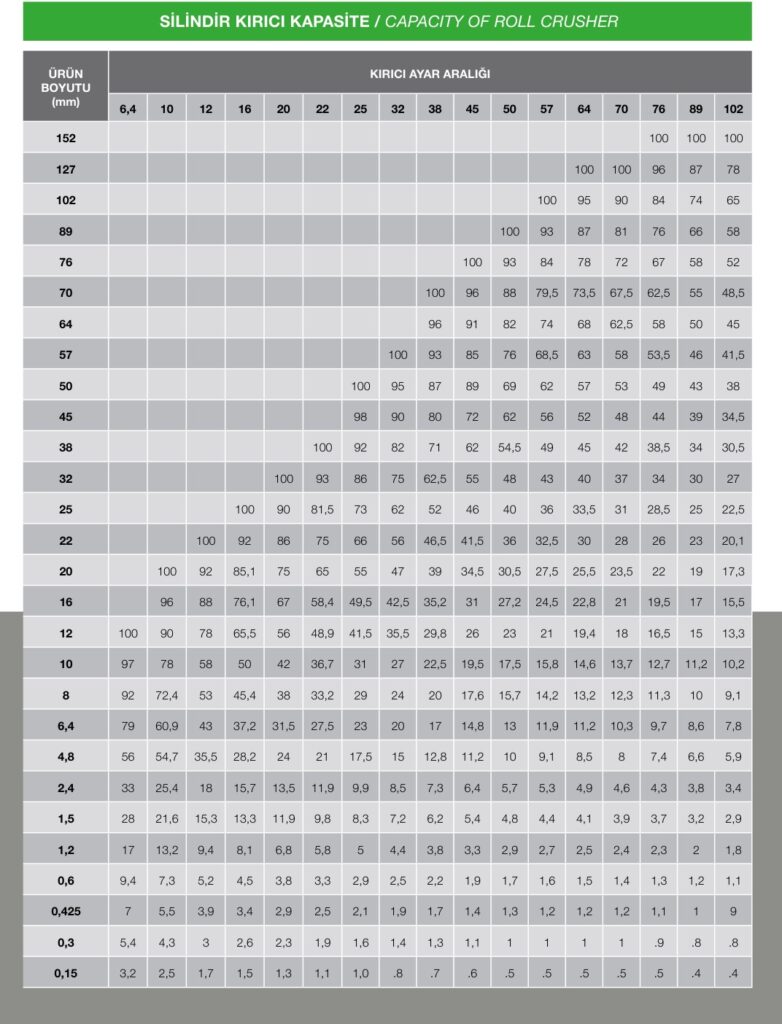

Ürün dağılımıGradasyon / teknik çizim

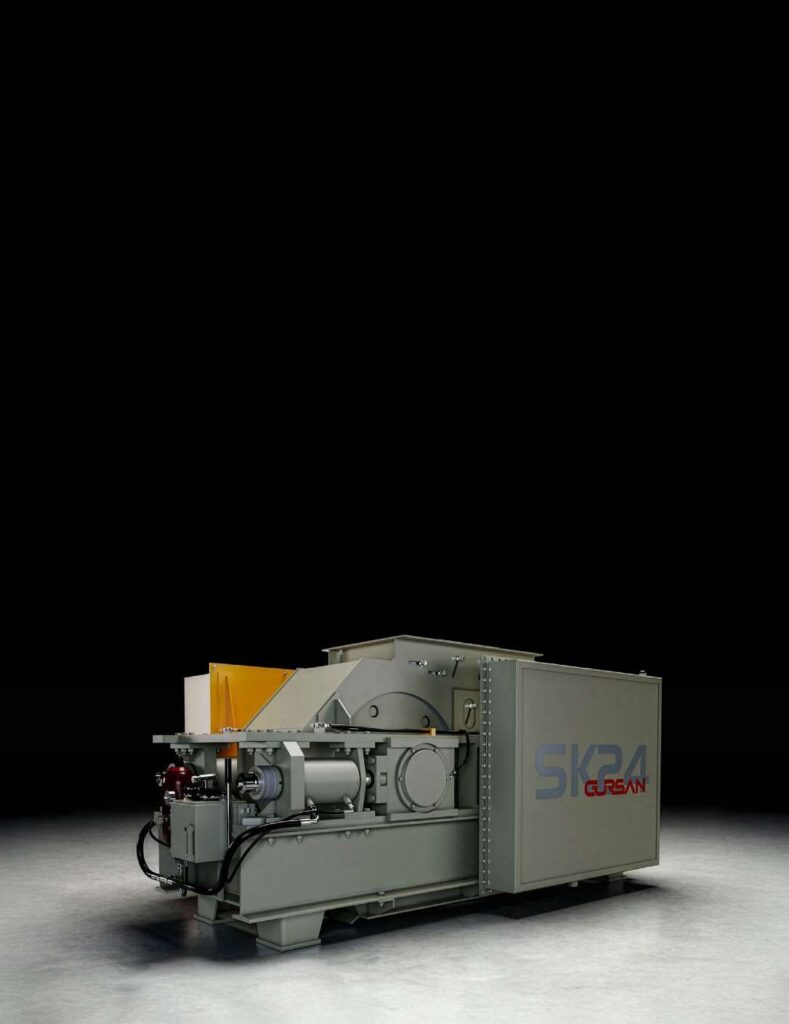

Katalogdan görünümler
Üretimden uygulamaya.
Inside the solutions
Silindir Kırıcı kullanılan projeler.
Uygulamanızı birlikte değerlendirelim.
Bu ürün için yayımlanmış proje kaydı bulunmuyor. Uygulama bilgisi için bizimle iletişime geçebilirsiniz.
Ürünü prosesle birlikte düşünün
İlgili çözümler.
Agrega üretimi
Yol ve beton agregası üretiminde, malzemenin ilk beslemesinden hedef fraksiyonlara ulaşmasına kadar bütün bir proses.
Çözümü inceleyin ↗
Maden işleme
Farklı cevher karakterleri ve saha koşulları için kırma, besleme, eleme ve taşıma adımlarını birlikte ele alan çözümler.
Çözümü inceleyin ↗
Bilmek istedikleriniz
Sık sorulan sorular.
Gürsan silindir kırıcılar, ayarlanabilir merdane aralığı ve aşınmaya dayanıklı dökme çelik yüzeyleriyle ince ve homojen malzeme üretimi için geliştirilmiştir.
Bu sayfadaki teknik tablolar ve ürün kataloğu bölümünden özellikleri inceleyebilirsiniz. Seçim, besleme koşulları ve hedef ürün ile birlikte değerlendirilir.
Aşağıdaki proje seçkisinde doğrulanmış uygulamalar yer alır. İlgili bir kayıt yoksa teknik ekiple uygulama bilgisi için iletişime geçebilirsiniz.
Birlikte başlayalım
Projenizi birlikte şekillendirelim.
Malzemenizi, kapasite hedefinizi ve saha koşullarınızı paylaşın.
