Kübik ürün geometrisi
Nihai ürünün tane şekline odaklanan kırma yaklaşımı.
GÜRSAN
PRİMER / SEKONDER
PRİMER / SEKONDER
Darbeli Kırıcı.
Kübik ürün. Güçlü kırma.
Primer ve sekonder kademeler için tasarlanan Gürsan darbeli kırıcılar; kübik ürün, yüksek ince malzeme oranı ve kolay bakım imkânını bir araya getirir.
60–900 t/sa
MODEL ARALIĞI KAPASİTESİ
9 model
K33’TEN K41’E
Teknik özellikler modele ve uygulamaya göre değişir. Seçim için teknik tabloları inceleyin.
Ürüne yakından bakın
Yüksek kapasite. Kübik ürün.
Gürsan darbeli kırıcılar, primer ve sekonder kırma kademelerinde kübik malzeme üretimi için geliştirilmiştir. Dayanıklı astar ve zırh tasarımı, verimli kırma performansı ve kolay bakım yaklaşımıyla bir araya gelir.
Primer aşamada çeneli kırıcılara kıyasla daha yüksek oranda ince malzeme üretebilir. Bu özellik sekonder kırma yükünü azaltır; katalogda bazı uygulamalarda ek kırma kademesine ihtiyaç kalmayabileceği belirtilir.
02
Yüksek ince malzeme oranı
Primer kademede sonraki kırma aşamasının yükünü azaltmaya katkı.
03
Bakım erişimi
Bakım kapakları ve hidrolik ayar gruplarıyla tasarlanan makine yapısı.

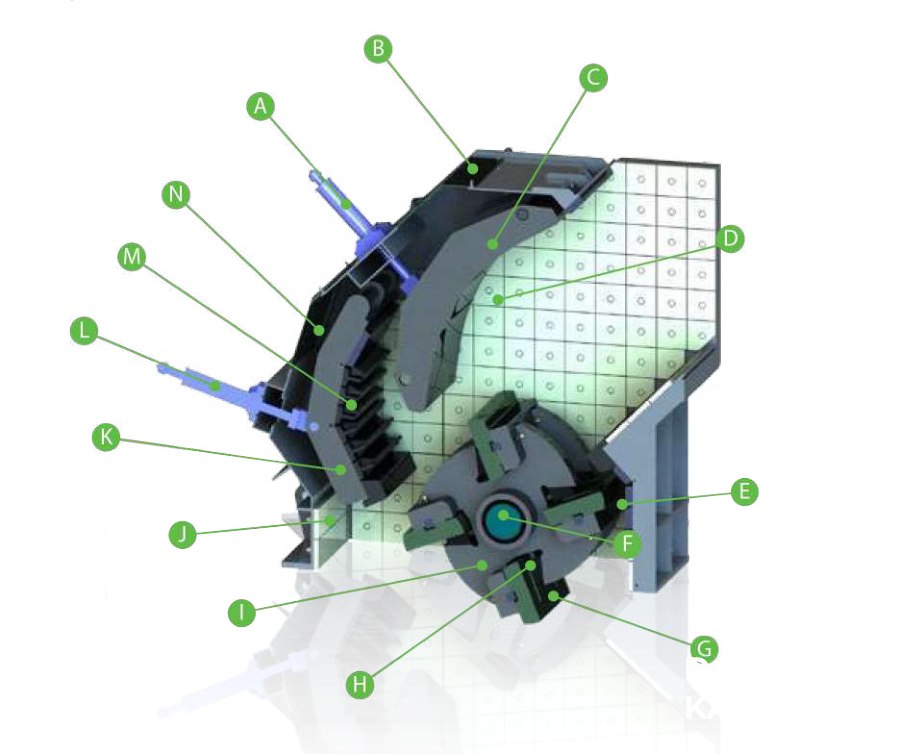

Makine bölümleri
Tasarımın içine bakın.
Ürünün yapısını ve katalogda belirtilen temel bileşenlerini inceleyin.
A · L
Hidrolik ayar grupları
B · N
Bakım kapakları
C · K
1. ve 2. kırıcı perde
D · J
Yan astarlar
E · M
Gövde ve kırıcı perde zırhları
F · I
Rotor mili ve rotor
G
Çekiç
H
Çekiç sıkıştırma kaması
Teknik bilgiler
Teknik özellikler.
Katalog değerlerini karşılaştırın; uygulamanıza uygun seçimi teknik ekiple değerlendirin.
Kapasite ve güç
Ölçüler ve rotor
Parçalar ve ağırlık
Kapasite ve güç
| Model | Maks. besleme (mm) | Kapasite (t/sa) | Motor gücü (kW) | Teknik bilgi |
|---|---|---|---|---|
| K33 | 350 | 60–100 | 75 | Bilgi alın ↗ |
| K34 | 550 | 140–200 | 160 | Bilgi alın ↗ |
| K34/P | 700 | 140–350 | 200 | Bilgi alın ↗ |
| K37 | 550 | 160–250 | 200 | Bilgi alın ↗ |
| K37/P | 700 | 160–500 | 200 | Bilgi alın ↗ |
| K39 | 550 | 250–350 | 250 | Bilgi alın ↗ |
| K40 | 550 | 350–600 | 400 | Bilgi alın ↗ |
| K38 | 1000 | 250–600 | 250 | Bilgi alın ↗ |
| K41 | 1300 | 600–900 | 400 | Bilgi alın ↗ |
Ölçüler ve rotor
| Model | Giriş genişliği (mm) | Giriş yüksekliği (mm) | Rotor çapı (mm) | Rotor genişliği (mm) | Teknik bilgi |
|---|---|---|---|---|---|
| K33 | 603 | 910 | 1250 | 500 | Bilgi alın ↗ |
| K34 | 1040 | 880 | 1250 | 1000 | Bilgi alın ↗ |
| K34/P | 1040 | 880 | 1250 | 1000 | Bilgi alın ↗ |
| K37 | 1290 | 880 | 1250 | 1250 | Bilgi alın ↗ |
| K37/P | 1290 | Teyit bekliyor* | 1250 | 1250 | Bilgi alın ↗ |
| K39 | 1540 | 890 | 1250 | 1500 | Bilgi alın ↗ |
| K40 | 2040 | 890 | 1250 | 2000 | Bilgi alın ↗ |
| K38 | 1540 | 1350 | 1400 | 1500 | Bilgi alın ↗ |
| K41 | 2040 | 1600 | 1600 | 2000 | Bilgi alın ↗ |
* K37/P giriş yüksekliği kaynakta 8900 mm / 35 inç olarak verilmiştir. Birim karşılıkları tutarsız olduğu için teyit bekliyor.
Parçalar ve ağırlık
| Model | Çekiç adedi | Çekiç ağırlığı (kg) | Makine ağırlığı (kg) | Rotor devri (dev/dk) | Teknik bilgi |
|---|---|---|---|---|---|
| K33 | 4 | 135 | 8500 | 560 | Bilgi alın ↗ |
| K34 | 4 | 265 | 13500 | 560 | Bilgi alın ↗ |
| K34/P | 4 | 265 | 13500 | 560 | Bilgi alın ↗ |
| K37 | 4 | 345 | 15500 | 560 | Bilgi alın ↗ |
| K37/P | 4 | 345 | 15500 | 560 | Bilgi alın ↗ |
| K39 | 4 | 410 | 18000 | 520 | Bilgi alın ↗ |
| K40 | 4 | 450 | 27100 | 520 | Bilgi alın ↗ |
| K38 | 4 | 530 | 22500 | 520 | Bilgi alın ↗ |
| K41 | 4 | 900 | 40500 | 430 | Bilgi alın ↗ |
Gürsan ürün kataloğu · PDF s.10–13
Diğer sütunlar için tabloyu yatay kaydırabilirsiniz →
Ürün dağılımıGradasyon / teknik çizim
| mm | 200 | 150 | 100 | 80 | 60 | 50 | 40 | 30 | 25 | 20 | 15 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 315 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 250 | 97 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 200 | 90 | 98 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 150 | 80 | 90 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 125 | 72 | 83 | 97 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 100 | 63 | 74 | 90 | 97 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| 80 | 54 | 66 | 81 | 90 | 98 | 100 | 100 | 100 | 100 | 100 | 100 |
| 63 | 46 | 57 | 72 | 82 | 92 | 96 | 100 | 100 | 100 | 100 | 100 |
| 60 | 45 | 55 | 70 | 79 | 90 | 95 | 99 | 100 | 100 | 100 | 100 |
| 50 | 40 | 48 | 62 | 72 | 82 | 90 | 96 | 100 | 100 | 100 | 100 |
| 40 | 32 | 41 | 55 | 63 | 73 | 82 | 90 | 97 | 100 | 100 | 100 |
| 31.5 | 29 | 34 | 47 | 54 | 64 | 74 | 82 | 92 | 96 | 100 | 100 |
| 30 | 28 | 33 | 46 | 52 | 61 | 72 | 80 | 90 | 95 | 99 | 100 |
| 25 | 24 | 28 | 40 | 46 | 54 | 65 | 74 | 84 | 90 | 96 | 100 |
| 20 | 20 | 24 | 34 | 40 | 46 | 57 | 66 | 76 | 84 | 90 | 97 |
| 16 | 17 | 20 | 29 | 34 | 40 | 50 | 58 | 67 | 74 | 83 | 92 |
| 15 | 16 | 19 | 28 | 33 | 38 | 48 | 56 | 64 | 72 | 80 | 90 |
| 12.5 | 14 | 17 | 24 | 29 | 34 | 42 | 50 | 58 | 64 | 74 | 82 |
| 10 | 11 | 14 | 20 | 24 | 29 | 37 | 44 | 50 | 56 | 64 | 68 |
| 8 | 9 | 12 | 17 | 20 | 25 | 32 | 39 | 44 | 49 | 56 | 60 |
| 6.3 | 7 | 10 | 14 | 17 | 21 | 28 | 34 | 38 | 42 | 48 | 53 |
| 5 | 6 | 9 | 12 | 14 | 18 | 24 | 30 | 33 | 37 | 42 | 46 |
| 4 | 5 | 8 | 11 | 13 | 16 | 21 | 26 | 29 | 32 | 37 | 40 |
| 2 | 4 | 5 | 7 | 9 | 11 | 15 | 17 | 20 | 23 | 25 | 29 |
Katalogdaki başlık ve değerler aktarılmıştır. İşletme ayarı karşılıklarını teknik ekiple değerlendirin.

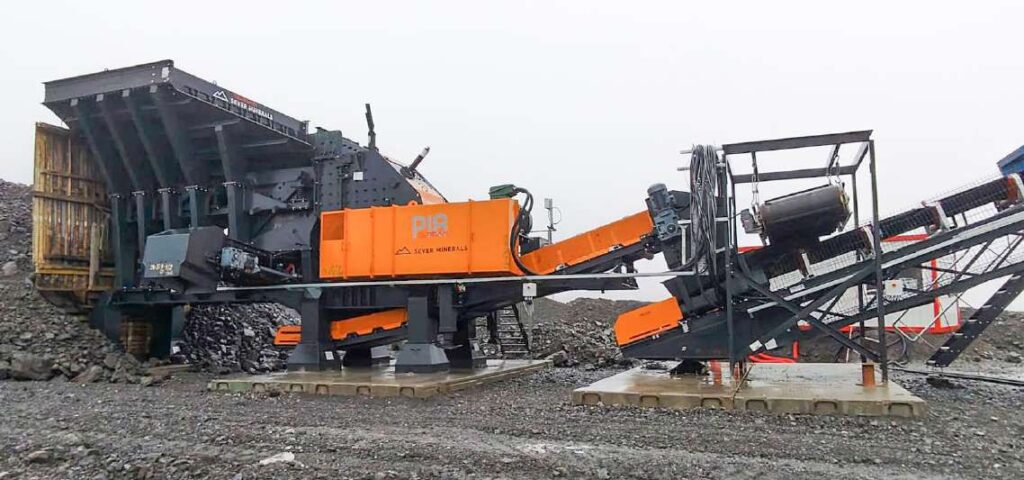

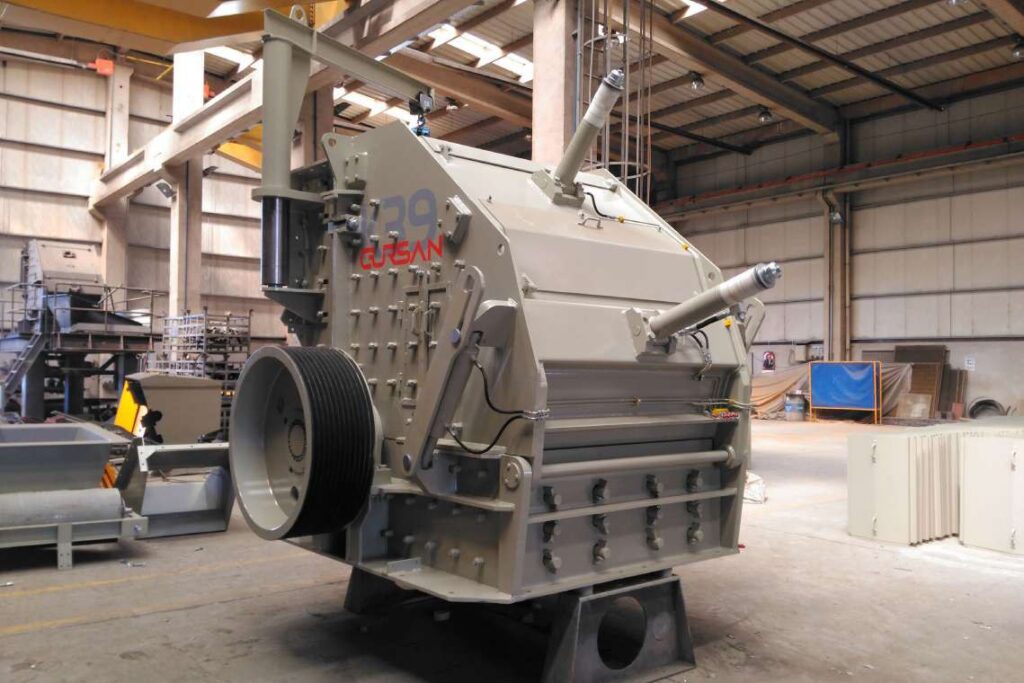

Katalogdan görünümler
Üretimden uygulamaya.
Inside the solutions

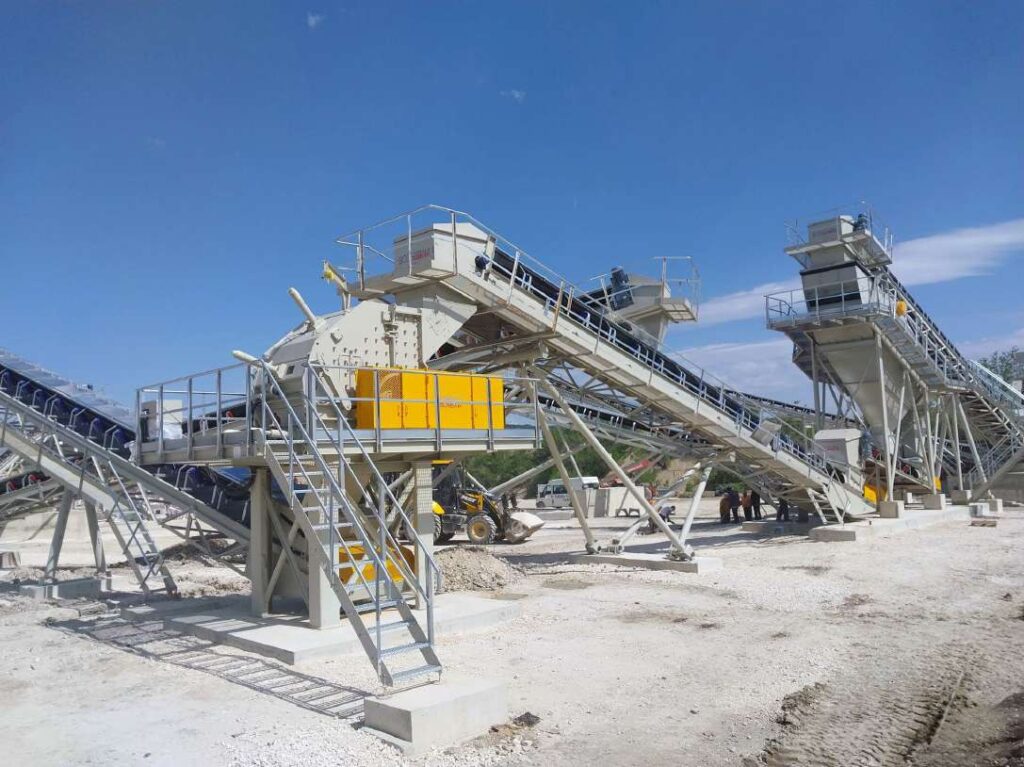

Darbeli Kırıcı kullanılan projeler.
Kosova
· Mermer
Bulgaristan
· Kalker
Fransa
· Kalker
Ürünü prosesle birlikte düşünün
İlgili çözümler.
Agrega üretimi
Yol ve beton agregası üretiminde, malzemenin ilk beslemesinden hedef fraksiyonlara ulaşmasına kadar bütün bir proses.
Çözümü inceleyin ↗
Maden işleme
Farklı cevher karakterleri ve saha koşulları için kırma, besleme, eleme ve taşıma adımlarını birlikte ele alan çözümler.
Çözümü inceleyin ↗
Bilmek istedikleriniz
Sık sorulan sorular.
Primer ve sekonder kademeler için tasarlanan Gürsan darbeli kırıcılar; kübik ürün, yüksek ince malzeme oranı ve kolay bakım imkânını bir araya getirir.
Dokuz model için 60–100 t/sa ile 600–900 t/sa arasında değişen kapasite aralıkları listelenir. Her modelin değerleri teknik tabloda ayrı gösterilir.
Aşağıdaki proje seçkisinde doğrulanmış uygulamalar yer alır. İlgili bir kayıt yoksa teknik ekiple uygulama bilgisi için iletişime geçebilirsiniz.
